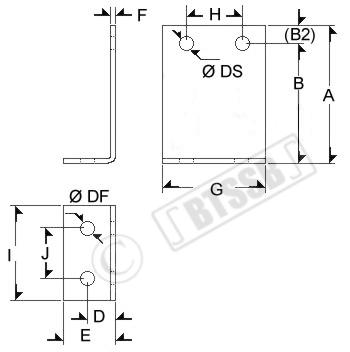

Bezeichnung	Artikel-Nr.	Maß A [mm]	Maß B [mm]	Maß (B2) [mm]	Maß D [mm]	Maß E [mm]	Maß F [mm]	Maß G [mm]	Maß H [mm]	Maß I [mm]	Maß J [mm]	Ø DS [mm]	Ø DF [mm]
TC50	4528	135	110	25	30	60	3	94	50	94	50	18	18
TC67	4529	135	110	25	30	60	3	111	67	111	67	18	18
TC87	4584	135	110	25	30	60	3	131	87	131	87	18	18
TC116	4585	135	110	25	30	60	3	160	116	160	116	18	18
TC142	145	126	96	30	30	60	3	100	56	100	56	18	18
TC146	4586	155	130	25	30	60	3	190	146	190	146	18	18
TC172	146	136	106	30	30	60	3	130	86	130	86	18	18
TC196	4587	155	130	25	30	60	3	240	196	240	196	18	18
TC202	147	136	106	30	30	60	3	160	116	160	116	18	18
TC232	2	142	112	30	30	60	3	190	146	190	146	18	18
TC241	4588	155	130	25	30	60	3	285	241	285	241	18	18
TC262	148	146	116	30	30	60	3	220	176	220	176	18	18
TC302	149	156	126	30	30	60	3	239	195	239	195	14	18
TC342	150	166	136	30	30	60	3	279	235	279	235	14	18
HC8	4753	140	115	25	36	61	3	110	61	110	61	14	14
HC9	4754	140	115	25	36	61	3	130	80	130	80	14	14
TC4799	4799	145	113		40	80	3	140	90	140	90	18	18
